PGU | Perfil Industrializado "U"

Los perfiles de acero galvanizado en forma de “U” para Steel Framing son elementos de vinculación encargados de conformar y dar cierre al sistema. Son utilizados como soleras en la base y en el tope de los paneles.

Los perfiles típicos para el uso en Steel Framing se obtienen por perfilado a partir de bobinas de acero revestidas con cinc o una aleación de cinc-aluminio en el proceso continuo de inmersión en caliente o por electrodeposición, cuyo producto es conocido como acero galvanizado.

Las masas mínimas de revestimiento se encuentran entre los 100 y los 150 gramos por m2 computado en ambas caras. El espesor de la chapa varía entre 0,80 y 3,20 mm para los perfiles del Steel Framing y perfiles de hasta 0,4 mm para tabiques no portantes. Las secciones más comunes para la construcción en Steel Framing son las en forma de “C” para montantes y vigas y el perfil “U” que es usado como solera en la base y en el tope de los paneles.

Los perfiles “U” presentan un ancho de alma mayor que el del perfil “C”, a fin de permitir el encaje en el perfil guía solera o “U”. Las alas pueden variar entre 25 y 50 mm, según el fabricante y el tipo de perfil. Los otros perfiles que pueden ser necesarios para estructuras de Steel Framing son tiras planas (cintas), los perfiles “L” y perfiles galera. Los flejes, que vienen en una variedad de anchos, son utilizados típicamente para la estabilización de los paneles y la formación de uniones. Los perfiles “L” se utilizan por lo general en las conexiones de elementos donde un perfil “C” no es adecuado, y el perfil Galera se emplea normalmente como listón de tejado. Además del espesor (tn), la resistencia de un perfil de acero depende de la dimensión, forma y límite de elasticidad del acero. El límite de elasticidad de los perfiles de acero cincado no debe ser inferior a 230 MPa.

FICHAS TÉCNICAS
Perfil Industrializado U (PIU)
Sistema Steel Framing
Construcción en Seco-Consumo de Materiales

CONSULTAR POR ESTE PRODUCTO

Atributos

Atributos

APLICACIÓN
Residencias unifamiliares; edificios residenciales y comerciales de hasta cuatro pisos; hoteles; hospitales, clínicas, establecimientos educacionales; unidades modulares; remodelación de edificios.

USOS
Solera – Puntal – Bloqueador – Cenefa – Atiesador.

Steel Framing

PRESENTACIONES
Perfil galvanizado.

VENTAJAS
• Los productos que constituyen el sistema son estandarizados de tecnología avanzada, ya que los elementos constructivos son producidos industrialmente, donde la materia prima utilizada, los procesos de fabricación, sus características técnicas y de acabado pasan por rigurosos controles de calidad.
• El acero es un material de comprobada resistencia y el alto control de calidad desde la producción de las materias primas hasta sus productos, lo que redunda en una mayor precisión dimensional y un mejor desempeño de la estructura.
• Facilidad de suministro de los perfiles conformados en frío, que sean de producción estándar por la industria local.
• Durabilidad y vida útil de la estructura, gracias al proceso de galvanización de las chapas a partir de las que se obtienen los perfiles.
• Facilidad de montaje, manejo y transporte gracias al bajo peso de los elementos.
• Construcción en seco, lo que minimiza el uso de recursos naturales y los desperdicios.
• Los perfiles perforados previamente y la utilización de los paneles de yeso cartón facilitan las instalaciones eléctricas e hidráulicas.
• Mejores niveles de desempeño termoacústico se logran mediante la combinación de materiales de cerramiento y aislamiento.
• Facilidad de ejecución de las uniones.
• Rapidez de construcción, ya que el terreno se transforma en el sitio de montaje.
• El acero es un material incombustible.
• El acero puede ser reciclado muchas veces sin perder sus propiedades.
• Gran flexibilidad en el proyecto arquitectónico, sin limitar la creatividad del arquitecto.

NORMAS
Los perfiles galvanizados para Steel Framing cumplen con la norma IRAM-IAS U500 205.

DIMENSIONES
Altura: 73 a 203 mm.
Ancho: 30 mm.
Espesor: 0,90 / 1,25 / 1,60 / 2 mm.
Largo estándar: 3 / 6 m.
A pedido y por cierta cantidad fabricamos largos especiales.

Perfil Industrializado "U"

Productos relacionados

Placa Estándar

Instalación rápida y flexible - Versatilidad de aplicaciones en todo tipo de obras.

Placas de cemento livianas y altamente resistentes a la intemperie y al impacto, ideales para resolver todo tipo de aplicaciones constructivas tanto en interior como en exterior. Son curadas en autoclave, lo que brinda una excelente estabilidad dimensional y resistencia. De simple y rápida de instalación, se presenta en varios espesores, dando respuesta a los diversos y exigentes requerimientos funcionales del mercado de la construcción. Posee tolerancias en sus dimensiones, por ello es requerido generar juntas a la vista de 8 mm como mínimo.

FICHA TÉCNICA Placa cementicia Estandar

Placa de Cemento Superboard Borde Rebajado

Placa Borde Rebajado

Juntas invisibles - Ideal para superficies continuas.

Para aplicaciones de junta tomada con masilla y cinta tramada, la placa de cemento posee sus bordes longitudinales rebajados que permiten materializar superficies continuas con juntas invisibles.

FICHA TÉCNICA Placa cementicia Borde Rebajado

Placa Entrepisos

Excelente resistencia mecánica - Solución ideal para los entrepisos en todo tipo de obras.

Placas de cemento de alto espesor ideales para su uso en la construcción de entrepisos en seco con acabados rígidos o flexibles. Permite gran variedad de aplicaciones con mayor rapidez constructiva, poco peso y limpieza de obra. Diseñada para aplicaciones en entrepisos tanto en obras nuevas como así también en remodelaciones y ampliaciones de edificios existentes. Liviana, versátil y resistente, constituye una gran solución para todos los sistemas constructivos. Posee un proceso de calibrado final que le otorga un espesor continuo y parejo que no requiere de morteros de nivelación, especial para recibir cualquier tipo de acabado superficial, duro o flexible.

Se recomienda su uso para aplicaciones con cargas livianas uniformemente distribuidas en viviendas u oficinas de hasta 300kg. No se recomienda aplicar en áreas donde existan cargas puntuales o de impacto superiores a 120kg.

FICHA TÉCNICA Placa cementicia Entrepisos

Placa Simplísima

Placa de cemento con terminación decorativa.

Nueva placa de cemento con diseño y terminación inmediata que mejora la calidez y habitabilidad de todos tus espacios. Ideal para construir, renovar, revestir, reparar o proteger paredes manera rápida, limpia y sencilla. Se puede aplicar sobre paredes de ladrillo, revoques, paredes de hormigón, placas de yeso, perfiles de acero galvanizado (drywall o estructurales), o sobre estructura de madera.

FICHA TÉCNICA Placa cementicia Simplísima

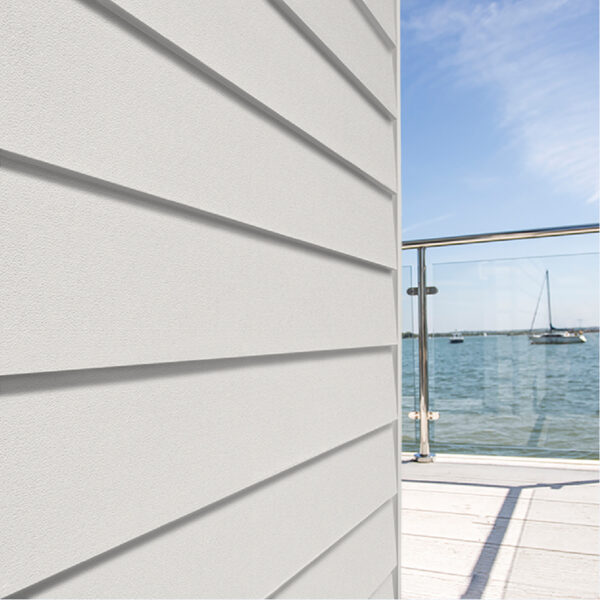

Siding Cedral

Fachadas que te acompañan toda la vida.

Revestimiento arquitectónico de diseño símil madera que permite la realización de cerramientos y revestimientos exteriores, paredes interiores decorativas y cielorrasos. Siding Cedral es una tabla de fibrocemento, el cual es una simple combinación de celulosa, arena, cemento y agua, convirtiéndolo en uno de los productos de la construcción con menor impacto medio ambiental. Con el atractivo visual de la madera, ofrece una solución de revestimientos de color y diseño atemporal para ambientes exteriores e interiores, para aquellos que quieren renovar o construir de forma más durable, estética y eficiente. Combina con todos los estilos, gracias a su estética natural con textura madera o su superficie lisa, facilitando a usuarios y arquitectos la creación de diseños atractivos. Ideado para soportar los más exigentes requerimientos climatológicos y para aumentar la eficiencia y confort en tu hogar, con una expectativa de vida mínima de 30 años.

FICHAS TÉCNICAS Siding Cedral Siding Cedral-Instalación

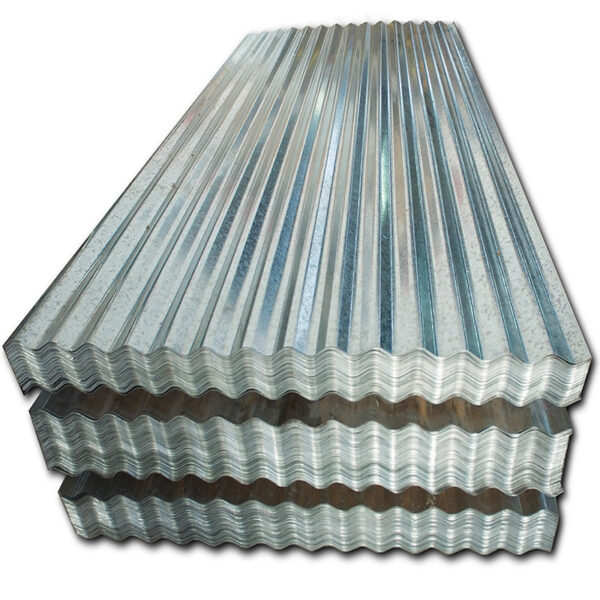

Chapas Galvanizadas

Garantía de protección.

La chapa de acero galvanizado por inmersión en caliente es uno de los productos siderúrgicos de mayor desarrollo mundial. El revestimiento galvanizado surge de la aplicación de una capa de cinc en ambas caras de una chapa de acero laminado en frío o en caliente. El resultado es un producto resistente, que permite proteger al acero de la corrosión. Es importante tener en cuenta que estos productos necesitan ser transportados y almacenados bajo condiciones controladas a los efectos de evitar manchas derivadas del contacto con el agua o humedad. Utiliza una línea de proceso continuo que asegura alta adherencia y espesor homogéneo de recubrimiento. El producto, que combina las características de resistencia del acero con la durabilidad del zinc, es apto para fabricar piezas conformadas y sumamente resistentes a la corrosión y a la acción del medio ambiente.

FICHAS TÉCNICAS Chapas Galvanizadas Galvanizado-Almacenamiento, transporte y manipuleo Galvanizado-Diseño, montaje y mantenimiento Galvanizado-Uso en tanques de agua Galvanizado-Normas Chapas generales-Movimentación y estiba Chapas generales-Exposición a la radiación y efectos térmicos

Chapas Plásticas

Chapas traslúcidas de elevada resistencia a la intemperie.

Laminados plásticos traslúcidos constituidos por un refuerzo de fibra de vidrio y resina poliéster insaturada con un 10% en peso de metacrilato de metilo y un 0,2% en peso de absorbedor de rayos ultravioleta. Ofrecen una inmejorable solución en todo tipo de cerramientos traslúcidos.

La proporción de resina con respecto al refuerzo de fibra de vidrio es de 2,5 veces a 1. Para brindar una extra resistencia se le incorpora un velo de protección de 28 g/m2, impregnado con 150 g/m2 de resina. Las chapas plásticas traslúcidas son una opción económica y duradera cuando se busca incorporar luz natural a un ambiente. Su bajo peso, fácil transporte y rápida colocación son sus principales ventajas. Esto permite que sea una solución eficiente y que se adapte a todos sus proyectos. Son ideales para naves industriales, centros polideportivos, natatorios, invernaderos, galpones, supermercados, plantas químicas, refinerías en otras aplicaciones.

FICHA TÉCNICA Chapas Plásticas

Chapa Sinusoidal o Acanalada

La chapa sinusoidal o acanalada es la solución indicada para la construcción de cubiertas residenciales, comerciales o industriales y cerramientos laterales. Por su acabado estético, las chapas sinusoidales prepintadas se han convertido en uno de los recubrimientos preferidos para las construcciones de viviendas de barrios cerrados o emprendimientos urbanos. Su variedad de espesores hace de este producto la solución indicada para cubiertas de viviendas, edificios y galpones.

FICHAS TÉCNICAS Chapa Sinusoidal Conformado Sinusoidales-Normas Chapas generales-Movimentación y estiba

Chapa Trapezoidal T-101

Los aceros trapezoidales, debido a su elevado momento de inercia, constituyen un excelente recurso para la construcción reduciendo la cantidad de apoyos intermedios. Solución para cubiertas de viviendas, edificios y galpones. La chapa trapezoidal T-101 alcanza excelentes niveles de rendimiento.

FICHAS TÉCNICAS Chapa Trapezoidal T-101 Conformado No Sinusoidales-Normas Chapas generales-Movimentación y estiba

Chapa Trapezoidal T-98

FICHAS TÉCNICAS Chapa Trapezoidal T-98 Conformado No Sinusoidales-Normas Chapas generales-Movimentación y estiba

Chapa Autoportante T-90

Utilizado principalmente para la construcción de cubiertas con requerimientos exigentes de cargas. Este producto permite disminuir los apoyos y en ciertas ocasiones hasta eliminarlos, alcanzando considerables reducciones de la estructura de techo.

FICHAS TÉCNICAS Chapa Autoportante T-90 Conformado No Sinusoidales-Normas Chapas generales-Movimentación y estiba

Canalón Autoportante ABM 680

Sistema de cubierta de canalón de chapa autoportante recta. Este sistema debe ser engrafado chapa por chapa, se cierra longitudinalmente mediante una máquina, lográndose de esta forma una cobertura sin solape ni perforaciones lo que garantiza la estanqueidad total.

FICHAS TÉCNICAS Canalón Autoportante ABM 680 Chapas generales-Movimentación y estiba

Conformado U-45

Su fijación se realiza con clips y luego se cierra longitudinalmente mediante una máquina engrafadora, lográndose de esta forma una cobertura sin solape ni perforaciones que garantiza la estanqueidad total y permite utilizar este sistema tanto en techos inclinados o de muy baja pendiente. Este conformado puede realizarse en obra, evitando el transporte de hojas de grandes dimensiones.

FICHAS TÉCNICAS Chapa U-45 Chapas generales-Movimentación y estiba

Perfil Click (Nail Strip Panel) de acero Ternium

Panel Click

Panel Click es una chapa para cubierta sin perforaciones, sistema exclusivo “Click” dado que no necesita engrafado. Se fabrica en 0,30 y 0,50 metros de ancho.

FICHAS TÉCNICAS Panel Click Chapas generales-Movimentación y estiba

Fieltro Liviano HR

Aislación termoacústica de cielorrasos y techos de viviendas por debajo de la cubierta.

Fieltro de lana de vidrio hidrorepelente Isover sin revestimiento.

FICHAS TÉCNICAS Aislación Fieltro Liviano Construcción en Seco-Consumo de Materiales

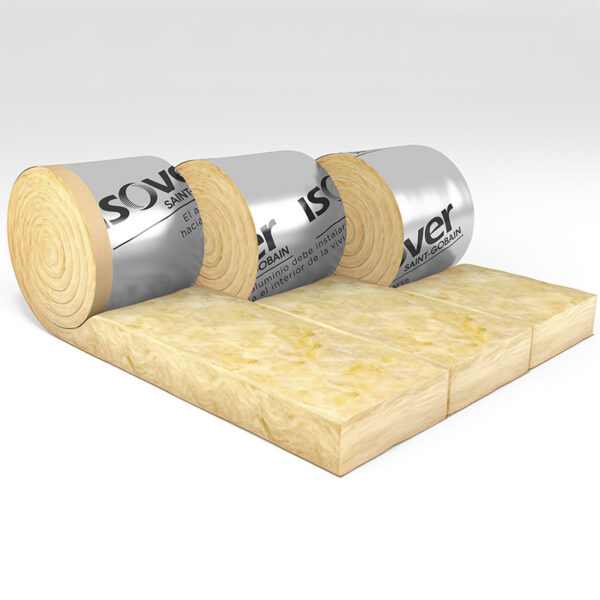

Fieltro Rolac Plata Muro HR
